L’ACTU DU MOIS

SAINT-JULIEN-MONTDENIS / VILLARGONDRAN

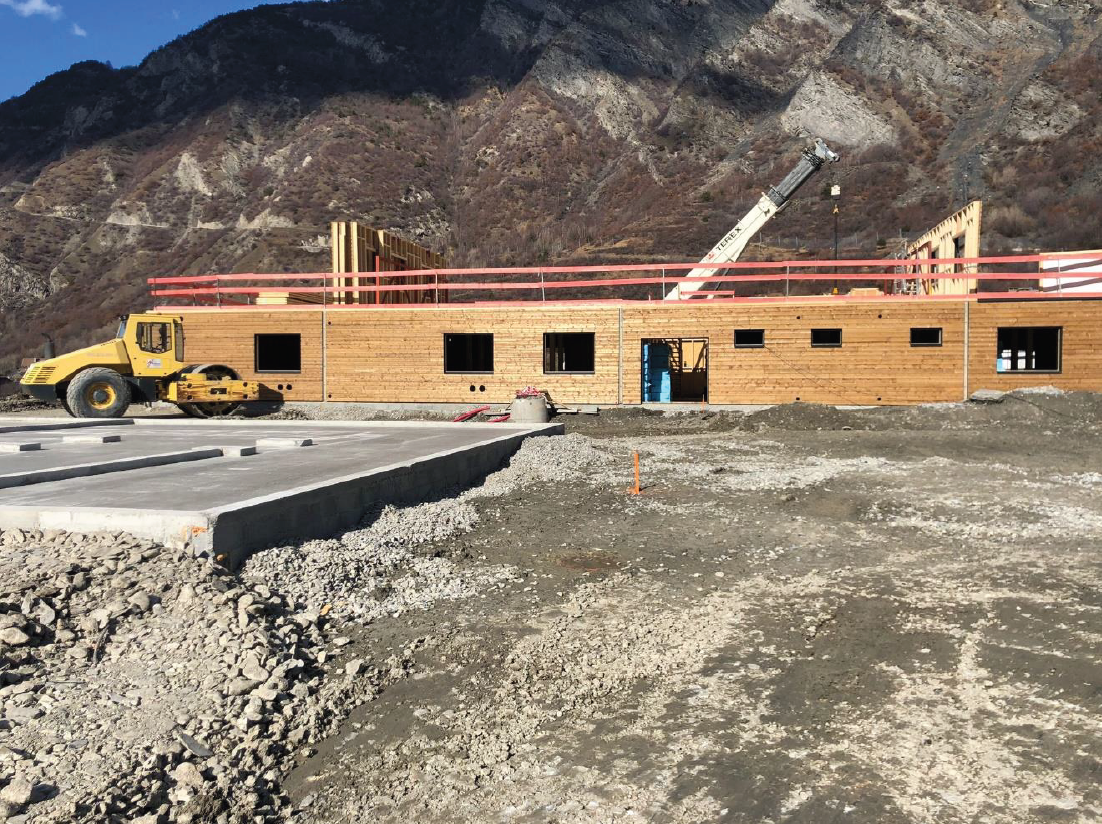

• Mise en place des installations de la base chantier (bungalows, bureaux, local de soins, un poste de commandement dédié aux services de secours extérieurs).
• Installation de 3 capteurs acoustiques sur les habitations du hameau de Villard-Clément.
• Installation d’un capteur de poussière et d’un capteur de vibration dans l’emprise chantier

• Aménagement d’une piste d’accès complémentaire et provisoire pour accéder aux différentes plateformes de travail du chantier.
• Terrassements préparatoires pour les plateformes de stockage et de travail. Les matériaux excavés sont stockés sur la plateforme de manière à être réutilisés pour les futurs remblais et aménagements.

• Évacuation des déblais sur le site plan d’Arc (environ 8000 m3), restent à évacuer 3000 à 4000 m3 pour la première phase
• Réalisation d’un sondage pour l’installation de la bande transporteuse sur la Commune de Villargondran
• Essai jet grouting
• Installation de la centrale de jet grouting (fabrication du coulis nécessaire à l’exécution des colonnes de jet grouting.)

L’ACTU DU MOIS

SAINT-JULIEN-MONTDENIS / VILLARGONDRAN

• Poursuite de la mise en place des installations de la base chantier
• Poursuite du jet grouting
• Poursuite de l’évacuation des déblais et aménagement du site de Plan d’arc
• Poursuite des sondages pour l’installation de la bande transporteuse

ZOOM SUR

« Jet Grouting » qu’est-ce que c’est ?

La technique du jet grouting est utilisée pour renforcer les sols. Elle consiste à mélanger le sol
avec un coulis auto durcissant à l’aide d’un jet haute pression pour former une colonne en
« béton de sol ». Les particules de ciment utilisées dans le coulis sont trop grosses pour
s’infiltrer dans le sol en dehors des limites de la colonne de « béton de sol ». Le traitement du
terrain est donc bien localisé et contenu dans la zone requise, sans modification des
caractéristiques du sol périphérique à cette zone. C’est aussi la méthode qui avait été utilisée
pour consolider le terrain avant creusement du puits et de la galerie de reconnaissance.

Étape 1 :
Dans un premier temps un forage est exécuté jusqu’à la profondeur requise.
Étape 2 :
Ensuite la tige de forage est redescendue jusqu’à la base de la colonne
prédécoupée. Elle se met en rotation et le coulis et projeté à haute pression, pour
éroder le sol. Le sol ainsi érodé est mélangé au coulis de ciment et placé de façon
à former une colonne de « béton de sol ».
Étape 3 :
D’autres colonnes peuvent ensuite être réalisées et se chevaucher, afin de
produire une zone continue de traitement de sol.

Actuellement sur le chantier, il y a une machine de jet grouting, à terme le nombre de machines
sera de trois.

Pourquoi ?

Le terrain naturel dans l’emprise des futurs tubes est composé de matériaux hétérogènes qui
ne sont pas liés. Ces matériaux ne permettent pas le creusement en toute sécurité. Pour y
remédier, il est injecté par le biais du jet grouting un liant permettant de creuser en toute
sécurité un sol consolidé.
